Para quem tem carro saber como é o seu funcionamento, pelo menos o básico, é muito importante, e a caixa de fusível do automóvel é um dos reparos que pode ser feito de forma bem fácil seguindo instruções bem simples.

Para você entender melhor o tema, neste artigo vamos explicar a função da caixa de fusíveis, ensinar como localizá-la no veículo e identificar de forma definitiva os sinais de fusível queimado.

Aqui também vamos detalhar os tipos de fusíveis (blade, cartucho), enfatizar a importância de usar a amperagem correta e os riscos de usar um fusível diferente do recomendado no manual ou do que está queimado.

O que é a caixa de fusível e qual a sua função vital?

A caixa de fusível de um veículo é um componente considerado a alma do seu sistema elétrico, pois ele é quem centraliza toda a fiação e ainda protege os circuitos elétricos contra possíveis sobrecargas e curto-circuitos, de forma a reduzir as chances de falhas e danos nas peças eletrônicas, e, reduz as chances de incêndios.

Sua principal função é a proteção do veículo, pois ele garante que o fusível queime de forma intencional de maneira a interromper o fluxo de energia para evitar que haja curtos, incêndios ou outros danos graves.

Ou seja, a caixa de fusível protege o veículo contra sobrecargas evitando que o circuito exceda os níveis de energia considerados seguros, reduz o risco de incêndios provocados por componentes elétricos e ainda atua como um hub centralizador, que fornece energia para os componentes eletrônicos.

Onde fica a caixa de fusível? Como localizar no seu carro

A caixa de fusíveis fica no interior do veículo, e há dois locais onde ele pode ser encontrado, caso precise fazer uma substituição. Vamos dar dicas de como achar e “ler as instruções”:

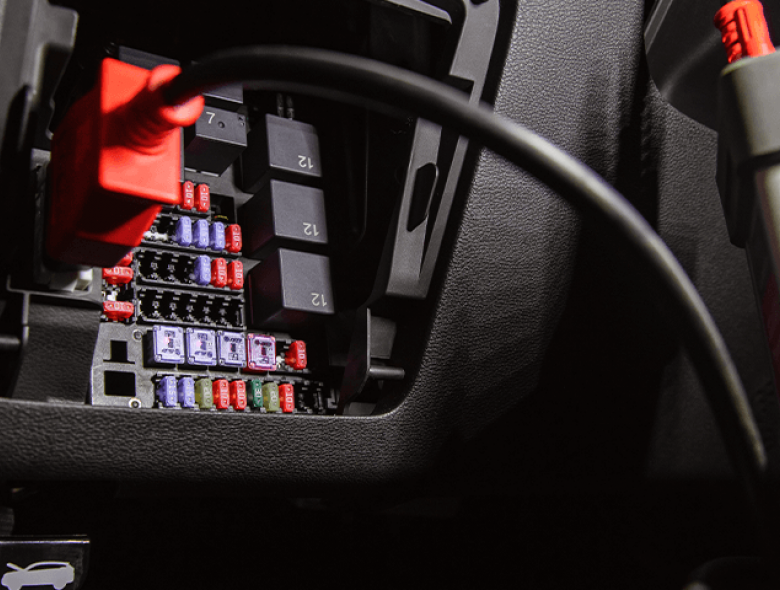

Os dois locais mais comuns: no compartimento do motor e sob o painel

Existem dois locais prováveis para você encontrar a caixa de fusível no seu veículo, uma delas fica no lado esquerdo do painel do motorista, bem próximo ao volante ou mesmo perto da coluna da direção.

O segundo local provável é no compartimento do motor, já que alguns veículos possuem uma segunda caixa de fusíveis no compartimento do motor. Há ainda um outro lugar, menos provável, mas em alguns carros ela pode ficar bem escondida atrás do porta-luvas, o mais difícil de alcançar.

Como interpretar o diagrama da tampa da caixa

A recomendação dos profissionais, tanto para achar a caixa de fusíveis quanto para interpretar seu diagrama, é buscar as informações no manual do proprietário. Na tampa da caixa normalmente há uma série de símbolos, como um diagrama.

Cada um deles corresponde a um dos componentes, então para entender qual deve ser substituído é só ver o fusível queimado e procurar no diagrama a correspondência na tampa da caixa ou no manual, e verificar se o filamento está rompido ou queimado.

Principais sinais de que um fusível queimou

Vamos dar dicas de como é possível perceber um fusível queimado no seu veículo abaixo:

Componentes elétricos que pararam de funcionar subitamente

Um dos sinais mais fáceis e perceptíveis de que um fusível pode estar queimado é quando o veículo apresenta perda de um dos seus componentes elétricos deixando de funcionar, como, por exemplo, os vidros elétricos, faróis, ar-condicionado ou o rádio.

Mais uma possibilidade de saber que o fusível queimou é quando há um cheiro característico de queimado vindo do painel ou do compartimento do motor, bem como quando as luzes de advertência no sistema elétrico se acendem.

Há também a possibilidade das luzes do veículo, internas e externas, ficarem mais fracas ou piscando de forma intermitente, além é claro da própria aparência do fusível, que pode apresentar rompimento do filamento, ficar descolorado ou com escurecimento.

Um único sistema afetado (ex.: farol alto, limpador de para-brisa)

Apesar de quando queimado um fusível mais de um componente ou sistema seja afetado, ele não vai afetar completamente o sistema. No veículo há uma série de componentes conectados ao mesmo fusível, e sua queima pode comprometer um único sistema que compreenda diversas funções.

Tipos de fusíveis: blade, cartucho e suas amperagens

Existem diferentes tipos de fusíveis automotivos com diferentes amperagens, pois cada veículo apresenta demandas diversas. Vamos conhecer alguns deles:
Blade (ou lâmina) - são muito utilizados em veículos, e apresentam diferentes tamanhos e amperagens. O mini possui diferentes cores, que são referentes à amperagem que possuem,  que vão de 3A a 30A.

Já o normal, ou ATC/TO, é indicado para outros modelos de veículos, também possui cores correspondentes à amperagem, que vai de 3A a 40A, oferecendo maior potência. O último tipo de fusível blade é o maxi, que é ainda mais potente, pois tem início em 20A e vai até 100A.

Já os fusíveis de cartucho apresentam a opção mini faca, que vai de 40A a 100A e o tipo cartucho (JCase, MCase, etc.), que possui amperagens que vão de 2A a 40A, e geralmente são utilizados em caixas de fusíveis de veículos mais modernos.

A importância crucial de usar a amperagem correta

É de suma importância utilizar a amperagem ideal para seu veículo, que são representadas pelas cores e normalmente estão impressas no próprio corpo do fusível. É a amperagem correta a responsável pela segurança da caixa de fusíveis, e consequentemente do veículo, pois ela protege seus circuitos específicos, e o uso de uma amperagem distinta pode comprometer todo o sistema elétrico.

Como trocar um fusível queimado? Passo a passo seguro

Para trocar um fusível queimado o primeiro passo é reunir as ferramentas necessárias para a abertura da caixa, retirada do fusível e colocação do novo, e na sequência é necessário encontrar a caixa de fusíveis nos locais que já indicamos acima com o veículo desligado e sem a chave na ignição.

Depois de aberta a caixa de fusíveis inspecione visualmente para tentar identificar olhando o que está queimado, para se certificar basta segurá-lo contra a luz para perceber se o filamento está rompido, escurecido ou derretido.

Caso não consiga identificar desta forma, utilize um multímetro para testá-lo e verificar se está funcionando com o contato do carro ligado. Remova o fusível queimado. É possível que você encontre na tampa da caixa um extrator de fusíveis para facilitar a sua vida. Caso não tenha, é possível utilizar uma pinça pequena para remover o item queimado

Substitua o fusível queimado por um do mesmo modelo, cor e amperagem para evitar curto ou até mesmo um incêndio. Insira o novo fusível no espaço vazio e cheque seu encaixe. Antes de fechar a caixa de fusível do automóvel realize o teste com o carro ligado, com o multímetro ou verificando se o componente que estava apresentando falha já voltou a funcionar perfeitamente.
